近年來，雖然拖鏈電纜的應用越來越廣泛，但是大家對于拖鏈電纜的組成結構卻還是有陌生，下面我們一起來了解一下拖鏈電纜的組成結構和用途。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

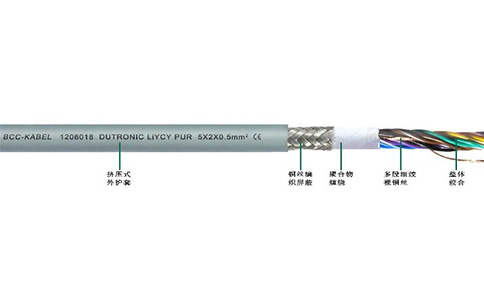

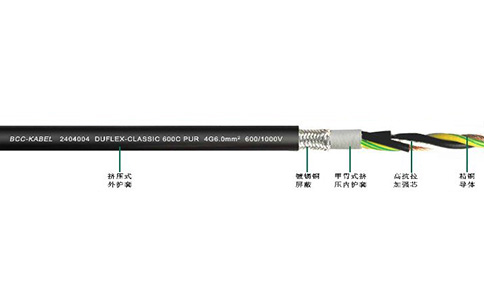

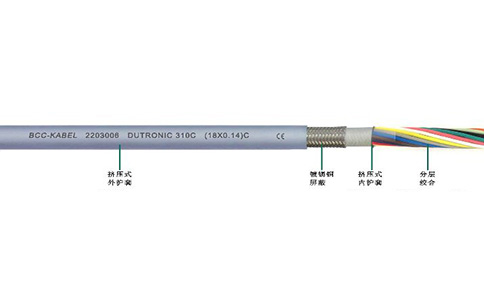

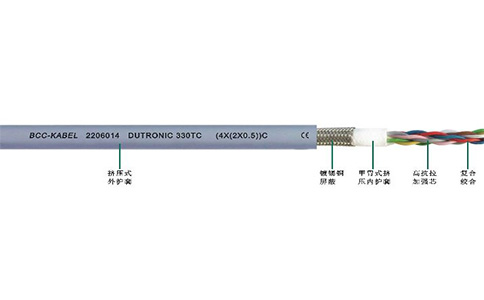

拖鏈電纜有哪些部分組成？YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

1.抗拉中心YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

在電纜的中心，根據芯線數量以及每根芯線交叉區域的空間，盡可能的有一個真正的中心線填充(而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充)這種方法能有效的保護絞線結構，防止絞線游離到電纜的中心區域。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

2.導體結構YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

電纜應該選擇zui具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的zui佳直徑，長度和節向的屏蔽組合，它有zui佳的抗拉能力。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

3.芯線絕緣YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

電纜內的絕緣材料不能彼此粘滯，而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC、PE、TPE材料才能用于拖鏈，數百萬米電纜的應用過程中證實他的可靠性。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

4.絞線YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

絞線結構必須以zui佳的絞合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

5.內護套YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

6.屏蔽YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

用優化的編織角度將屏蔽層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

7.外護套YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的，但也要有支撐功能，當然應該是高壓成型的。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

拖鏈電纜的用途YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

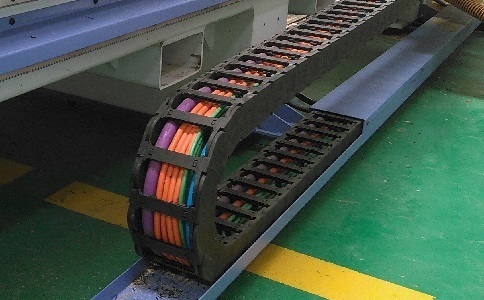

拖鏈電纜用作控制、數據和信號電纜，用于測量和控制技術的拖鏈系統，傳感技術，計算機和控制設備。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

拖鏈電纜主要應用于工業電子系統,自動生成線，自動化設備、倉儲設備，機器人，機器人手臂、消防系統，起重機，數控機床和冶金工業等。主要特性是抗彎曲、耐扭轉、耐折彎、防淺水、防油、抗紫外線、耐候性、耐寒、耐磨性、能承受一定的機械外力，適用于連續往復運動下的安裝，特別是工業作用環境下的頻繁彎曲場合。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

相信通過本文的閱讀，你對于拖鏈電纜的組成結構有了更多的了解，也可參照拖鏈電纜型號近一步認識拖鏈電纜。YVe高柔性拖鏈電纜-聚氨酯卷筒電纜-柔性屏蔽電纜廠家

• 問

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  答

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。

• 問

  什么是聚氯乙烯拖鏈電纜？

  答

  聚氯乙烯拖鏈電纜一般指電纜護套采用聚氯乙烯材料的拖鏈電纜，聚氯乙烯（Polyvinyl chloride)，英文簡稱PVC，應用非常廣泛。PVC有硬質和軟質兩種。
